高精度两轴轴复合转台通过工信部组织的专家组验收

由公司联合中国计量科学研究院共同承担的“三面静压闭式导轨高速、精密数控回转台”课题，通过了“高档数控机床与基础制造装备”科技重大专项实施管理办公室组织的由行业协会、机床主机厂、部件生产厂、大学、研究所组成的技术专家组的验收。

三面静压闭式导轨高速、精密数控回转台” 是两轴全部采用静压技术完成的；两轴复合结构（摇篮式）转台，具有创新性和完全自主知识产权。该转台具有高回转精度、高定位精度、高速度、重承载能力和低噪声的特点。通过该转台的研制，我们掌握了力矩电机直驱式两轴轴复合转台设计制造技术；国产力矩电机及驱动器的设计制造技术；双轴复合转台的检测方法等核心技术。该转台成功的应用于五轴加工中心上，实现了五轴联动叶轮加工及复杂箱体一次装夹完成高精度加工，实现了高性能机床功能部件的国产化。

1、项目要求：技术指标：
完成工作台直径Ф320至Ф800三个规格的系列产品
其中：转速范围：50-150r/min；
工作台旋转角度：A轴150°（+30°-120°），B轴360°
定位精度：8"；
重复定位精度：5"；
承重：300-800kg。
2、项目实际完成情况：
研制了Φ400、Φ630、Φ8003个规格的大扭矩电机直驱式数控转台，其技术指标经国家机床检测中心检测，全部达到课题指南规定的要求。
技术检测结论如下：

序号	型号指标科目	Φ400	Φ630	Φ800
1	转速范围	1-170r/min；	0.8-150	1-149
2	工作台旋转角度	A轴150°（+30°-120°），B轴360°	A轴150°（+30°-120°），B轴360°	A轴150°（+30°-120°），B轴360°
3	A轴：定位精度	2.8"	3.3"	3.6"
4	A轴：重复定位精度：	1.5"	1.6"	2.2"
5	B轴：定位精度	2.8"	3.0"	3.3"
6	B轴：重复定位精度：	2"	1.9"	2.3"
7	承重（kg）	400	600	800

本项目研制成功的“三面静压闭式导轨高速、精密数控回转工作台”是一种全新结构的、完全自主产权的全静压数控转台。其技术指标完全达到课题指南规定的要求，是一个达到国外同类产品水平，可以完全替代进口转台的产品（如图一、图二所示）。

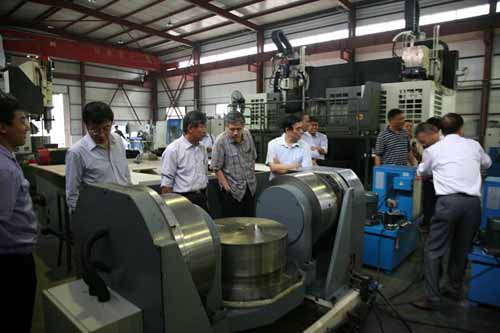

（图一）

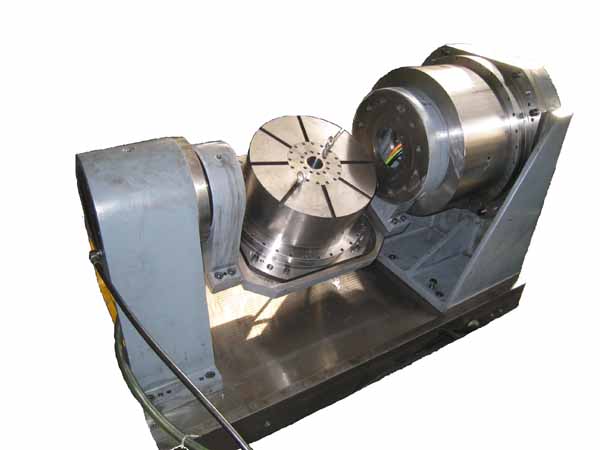

（图二）

该产品的研制成功，将改变国产高档数控机床配用转台完全依赖进口产品的局面，提高国产高档数控机床的国产化率。
目前转台应用于的五轴五联共加工中心，并完成飞机发动机的叶轮加工
