单轴速率位置转台JDZT160H
来源: 北京军达
![Time](/skin/images/news02.jpg)
2021-12-10
详细介绍
单轴速率位置转台JDZT160H是为光纤陀螺及IMU的研究试验、生产调试和维修校准而研制的专用精密设备,主要用于速率和位置功能试验,具有性能稳定、运转可靠、操作简单、携带方便、购置成本低等特点。设备也可以用于其它惯性元件及装置的试验测试。

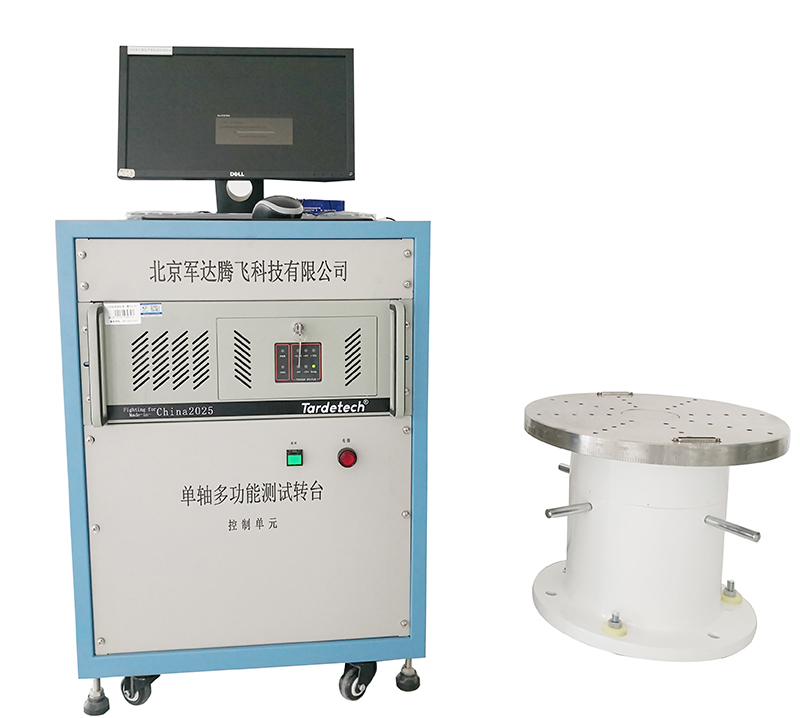

单轴速率位置转台JDZT160H由机械台体和控制柜两部分组成。
1 台面
直径:Φ420mm;
台面材质:不锈钢;
平面度:0.02mm;
端面跳动:0.02 mm(F400 mm处);
台面上有M8安装螺孔呈45°辐射分布,台面侧面按1°分布刻线。
2 主轴
轴系:精密机械轴系;
倾角回转误差:±2";
转角范围:连续无限;
工作方式:速率、位置。
3 负载
负载重量:25kg。
4 速率方式
速率范围:±0.001°/s ~±1000 °/s;
速率分辨力:0.001°/s;
速率精度及速率平稳性:
1×10-3(÷ω÷< 1º/s,1°平均);
1×10-4(1º/s≤÷ω÷< 10º/s,10°平均);
1×10-5 (÷ω÷≥10º/s,360°平均)。
5位置方式
位置精度:±3";
位置重复性:±2";
位置分辨力:0.36"。
6 最大角加速度
200°/s2。
7用户导电滑环
导电滑环:40环/3A;
