精密自动分度台JDJWT150E
来源: 北京军达
2021-12-09
详细介绍
精密自动分度台JDJWT150E主要用于精密分度定位测试与试验，具有性能稳定可靠、操作简便等特点。

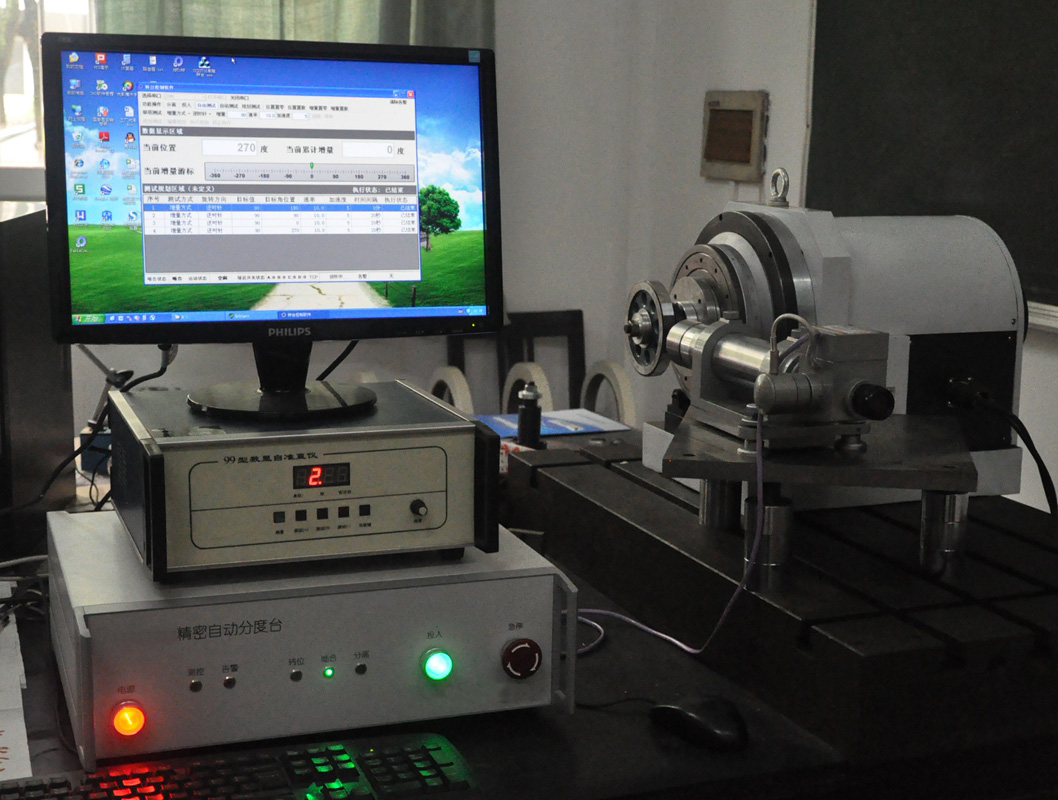

精密自动分度台由机械台体、测控机箱和上位计算机组成。

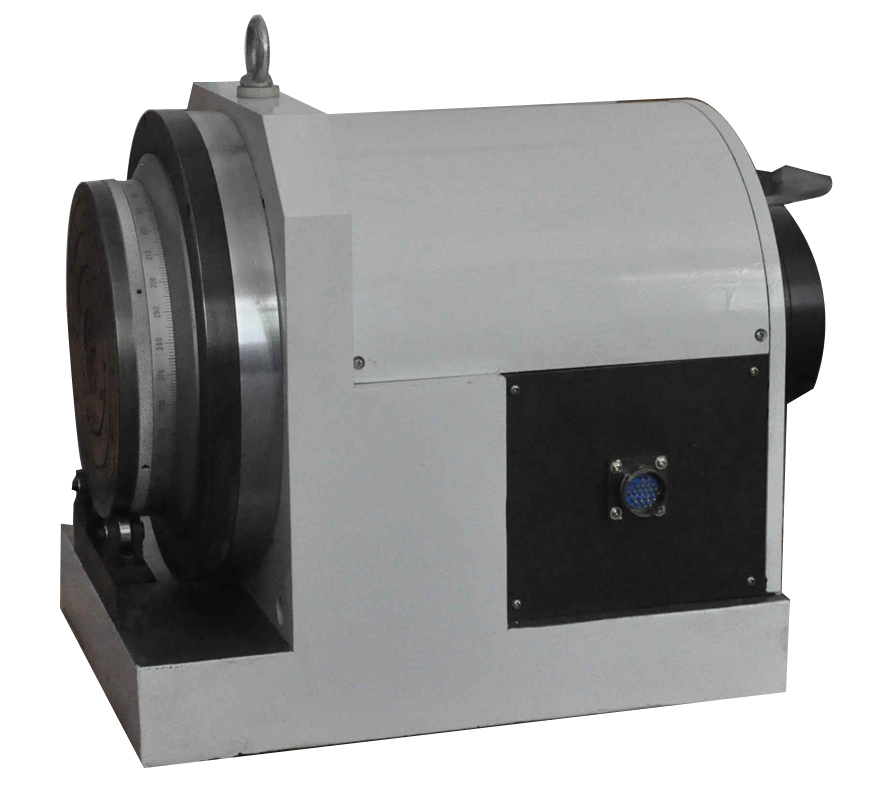

机械台体采用卧轴式结构，精密多齿分度盘定位。在程序控制下，电动自动分离与啮合，自动转位。
测控箱采用19英吋3U台式机箱，安装嵌入式工业控制计算机和测量控制电路。前面板设置电源开关、投入开关、急停按钮和状态指示灯，测控箱连接上位计算机。
1.1 主要技术指标
台面尺寸：Ф205mm；
台面最大负载：重量不大于10kg，弯矩不大于150Kgcm；
精密齿盘最小分度数：1°；
角位置重复定位精度（0°、90°、180°、270°）：±0.6"；
控制转角范围：±359°；
角度显示范围：0º～359º；
通信接口：RS422/115200bps
1.2 使用条件
工作环境温度：+5℃~+40℃；
存储温度：-20℃~+50℃；
相对湿度：≤70﹪；
工作电源：220VAC±10％ / 50Hz。
功耗：220VAC-150W。
