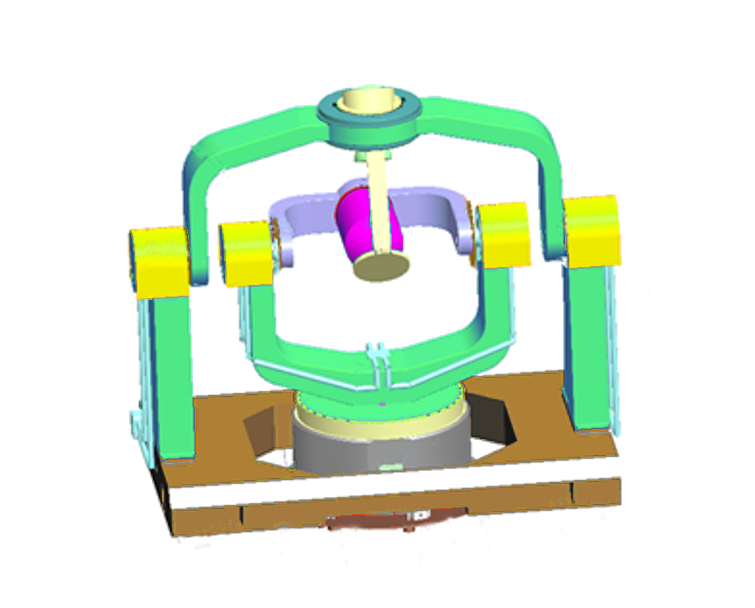

高精度五轴转台JDZT500
来源: 北京军达
2021-12-10
详细介绍
负载
三轴台负载：Φ400mm×600，50kg
二轴台负载：Φ300mm×500，40kg
卧式结构：内三轴：O-O-O结构，内框为弹体滚转运动，中框为弹体偏航运动，外框为弹体俯仰；外两轴：U-O结构，内框为目标方位轴，外框为目标俯仰轴
导引头视场角范围：以三轴回转中心为视点，方位和俯仰±50°内无遮拦
转角范围：内三轴：内框±150°，中框±90°，外框±120°
外两轴：方位框±50°，俯仰框±120°
五轴角位置定位精度：≤±5″
五轴角位置分辨率：≤0.36″
五轴角位置重复精度：≤±5″
三轴转台和两轴转台倾角回转误差：≤±10″
三轴转台的三轴不垂直度和两轴转台的两轴不垂直度：≤±10″
三轴转台的三轴不相交度和两轴转台的二轴不相交度：F0.5mm球内
速率范围：内三轴：内框±0.001°/s～±400°/s
中框±0.001°/s～±300°/s
外框±0.001°/s～±200°/s
外两轴：方位框±0.001°/s～±80°/s
俯仰框±0.001°/s～±80°/s
最大角加速度：内三轴：内框2000°/s2，中框1500°/s2，外框1500°/s2
外两轴：方位框400°/s2，俯仰框400°/s2
统带宽:(幅值误差10%，相移10°)
内三轴：内框10Hz，中框8Hz，外框8Hz
外两轴：方位框4Hz，俯仰框4Hz
台体
台体外形尺寸约：2000mm×1500mm×2000mm
台体重量约：2000kg
接口
远控接口：RS422
