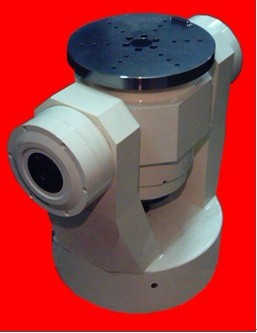

高精度两轴转台JDZT-210
来源: 北京军达
![Time](/skin/images/news02.jpg)
2021-12-09
详细介绍

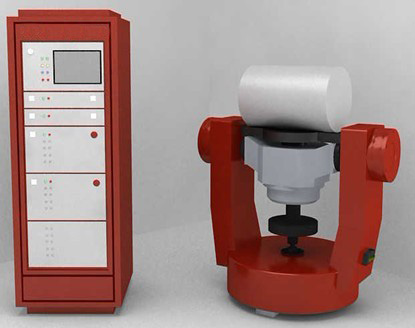

高精度两轴转台JDZT-210具有两种操作方式:本地控制和远地控制,本地控制在测控柜液晶触摸屏上进行操作,远地控制由用户的计算机通过网络接口或串口进行操作。
转台具有超速保护功能、过流保护及紧急断电保护功能。当转台测控柜或控制计算机非正常断电时,台体能停止在当前位置,不产生剧烈的抖动。
台面尺寸:Ф300mm-Φ690mm;
台面端面跳动:0.02mm;
台面平面度:0.02mm;
转角范围:连续无限;
轴线回转精度:±2″;
轴线垂直度:±3″;
两轴相交度:≤Φ0.5mm的小球内(加工保证);
角位置测量分辨率:0.36″;
角位置测量精度:±3.6″;
角位置控制精度:±2″;
速率范围:回转主轴0.001º/s~500 º/s,俯仰轴0.001º/s~200 º/s;
速率精度与速率平稳度:
8×10-4(1 º平均,ω≤1º/s);
2×10-4(10 º平均,1º/s<ω≤10º/s);
5×10-5(360 º平均,ω>10º/s);
摇摆幅度:回转主轴±50º,俯仰轴±45º;
摇摆周期:1sec~50sec;
角度数据实时采集时间间隔:≥1ms;
使用环境:温度:20℃±8℃;
相对湿度:≤70﹪;
台体接地电阻:≤2Ω;
工作电源:220VAC±10% / 50Hz;
