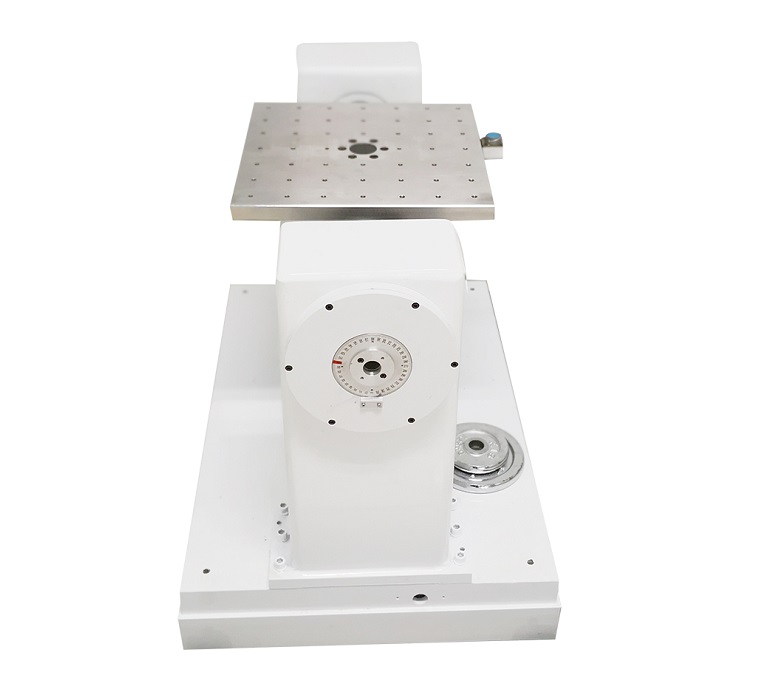

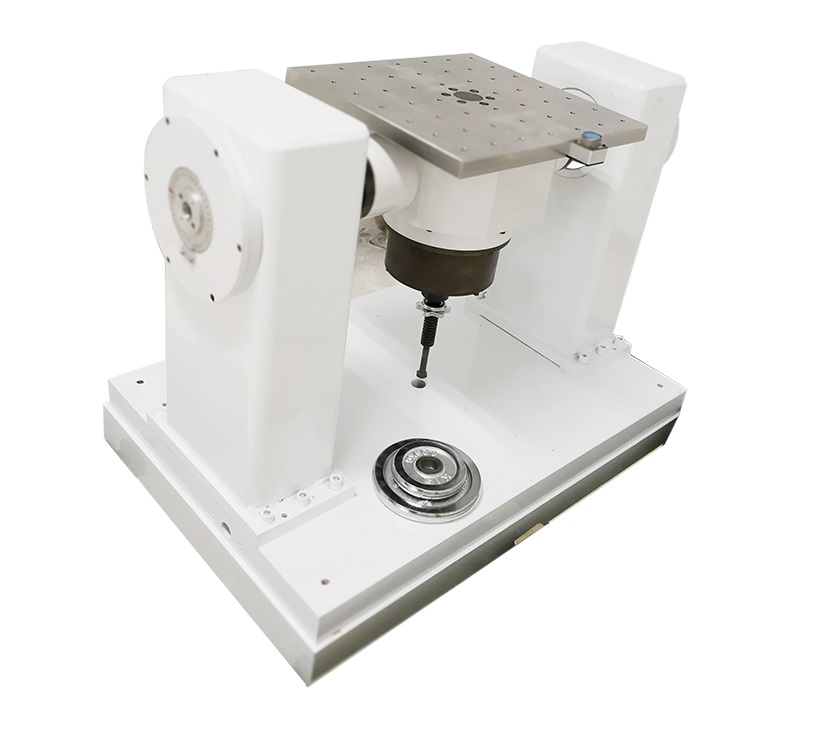

高精度双轴位置速率转台JDZT-220由机械台体和测控系统两大部分组成，台体采用U-T结构形式和精密机械轴系，底座可手动转动。转台具有位置和速率运动功能，可为被测负载提供精准的单轴、双轴定位及速率基准，用于惯性元部件、惯导系统的静态测试和标定。
负载
负载重量： 20kg
负载惯量： 0.15kgm 2
负载空间尺寸 ：Φ 300mm ′ 180mm

JDZT-220	外轴（俯仰）		内轴（方位）	单位
转角范围	连续		连续	°
倾角回转误差	± 3		± 2	″
轴线垂直度		± 3		″
角位置定位精度	± 4		± 3	″
最小角速率	± 0.001		± 0.001	° /s
最大角速率	± 200		± 400	° /s
速率精度及平稳性	1 × 10 -4		1 × 10-4	360 ° 平均
速率分辨率			0.001	° /s
最大角加速度	100		300	° /s 2

台体
台面直径：Φ 320mm
台面材料：不锈钢
台体外形尺寸约： 1100mm × 900mm × 1000mm
台体重量约： 920kg
其他
导电滑环： 30环 / 3A
远控接口： RS422
可选
导电滑环数量
台面尺寸
远控接口
性能指标可根据用户要求作适当调整
