两轴温控转台JDZT-230

来源: 北京军达  2021-12-15

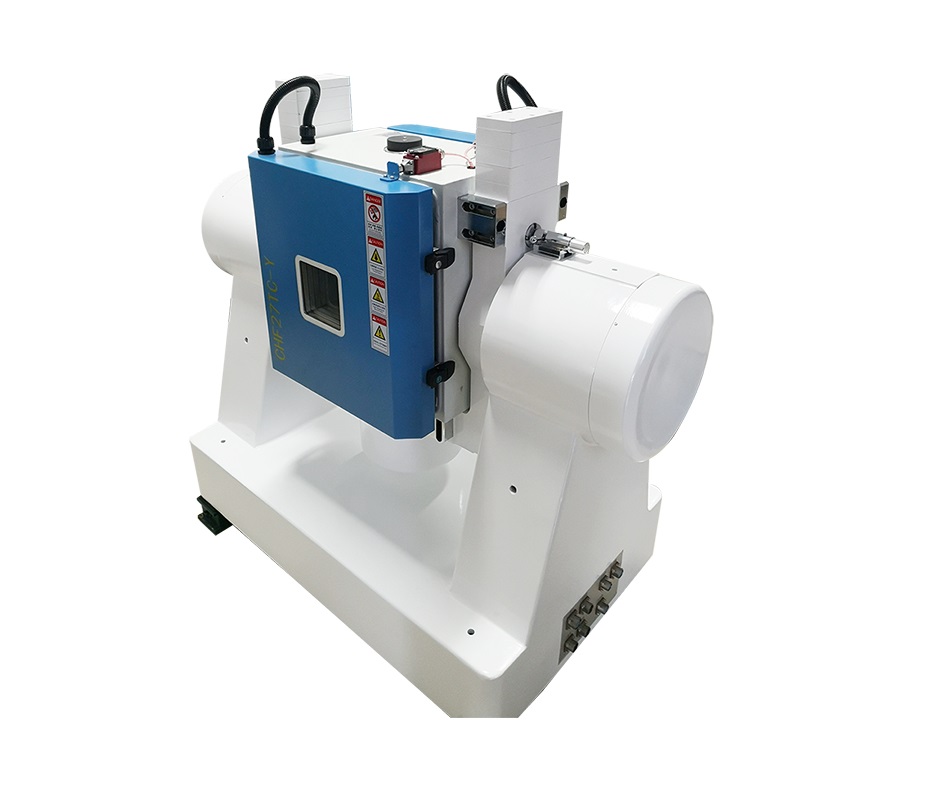

JDZT-230系列双轴带温控箱位置速率转台由机械台体、测控系统及温控系统三大部分组成， 台体采用 U-T 结构形式和精密机械轴系，具有 位置、速率运动功能，温控箱为负载提供高低温试验环境，被测负载提供精准的单轴、双轴定位及速率基准，用于惯性元部件、惯导系统的静态测试和标定。
负载
负载重量： 40kg
负载空间尺寸： Φ 300mm × 300mm

JDZT-230	外轴（俯仰）		内轴（方位）	单位
转角范围	± 95 / 连续		连续	°
倾角回转误差	± 3		± 2	″
轴线垂直度		± 3		″
角位置定位精度	± 3		± 3	″
最小角速率			± 0.001	° /s
最大角速率			± 400	° /s
速率精度及平稳性			5 × 10-5	360 ° 平均
速率分辨率			0.001	° /s
最大角加速度	50		100	° /s 2

台体
台面直径：Φ 450mm
台体外形尺寸约： 220 0 mm ′ 1000 mm ′ 1900 mm
台体重量约： 2500kg
温控箱
内箱尺寸： 500mm （宽） × 600mm （深） × 500mm （高）
温度范围： -40 ℃ ～ + 70 ℃
温度均匀区： Φ 450mm × 300mm
温度控制精度及均匀性： ± 1 ℃ ( 空箱 )
升降温速度可控，最大变温率： ≮ 2 ℃ /min
其他
导电滑环： 30 环 / 3A
远控接口： RS422
可选
导电滑环数量
远控接口
性能指标可根据用户要求作适当调整
