三轴数显无磁转台JDWCZT330E
来源: 北京军达
2021-12-10
详细介绍

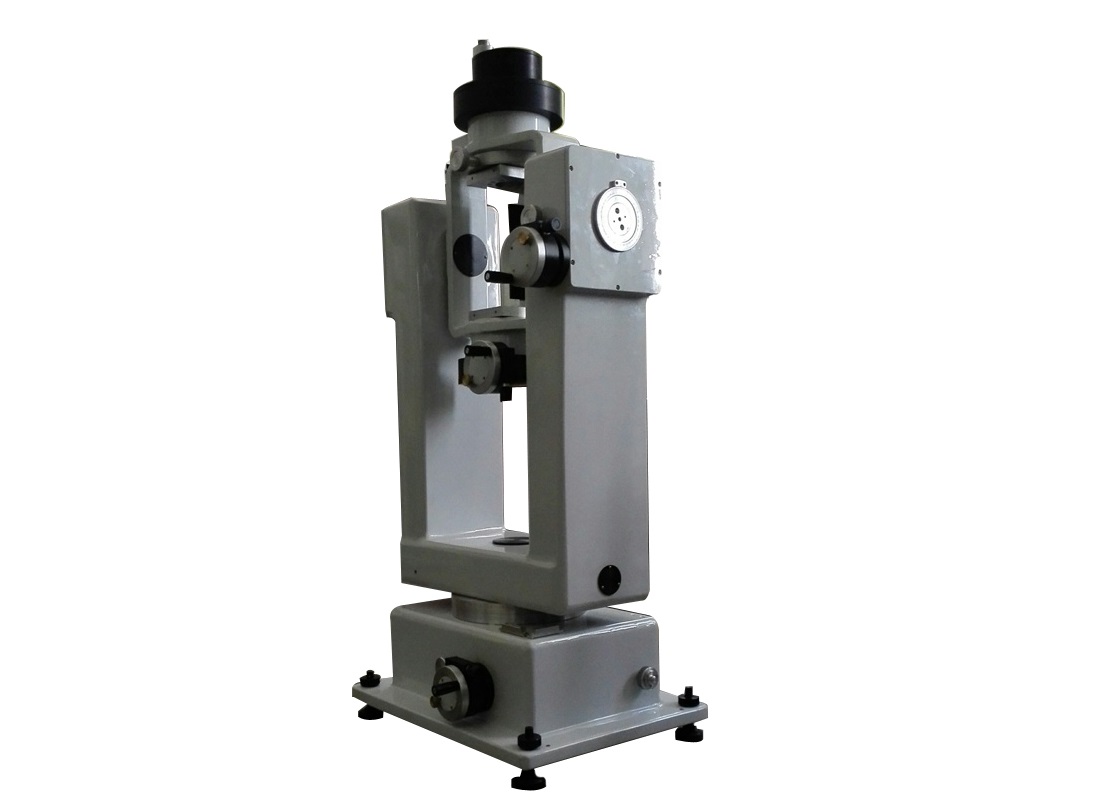

三轴数显无磁转台JDWCZT330E型无磁调节平台主要用于对磁场变化特别敏感的精密元器件的性能标定、性能检测等，也可用于普通IMU、加速度计、陀螺仪、倾斜仪等的标定检测。
1 三轴数显无磁转台JDWCZT330E技术指标
1）负载重量：20kg(含工装夹具)；
2）产品夹持尺寸：φ20mm～60mm；
3) 夹持长度: 两端夹持，从100mm到400mm；
4) 框架通过尺寸：＞600mm；
5）驱动方式：手动；
6）整体无磁性材料，不导磁，不磁化，工作区域磁场畸变≤7nT；
7）三轴相交度：≤0.2mm直径小球；
8）三轴相互不垂直度：≤±5＂；
9）三轴倾角回转误差：≤±5＂；
10）角位置测量精度：±5＂；
11）角位置测量分辨率：0.0001°；
12）角位置测量重复性：±1＂
13）角度范围：三轴连续旋转； 4
14）工作方式：手动精密位置；
15）转盘上有刻度显示，刻线精度0.2°。
2. 三轴数显无磁转台JDWCZT330E导电滑环
1）环数：满足12根用户线的使用要求；
2）额定电流：2A。
3 通讯接口
1）RS232C；
2）串口波特率：115.2kbps。
4 使用环境条件
1、环境温度：20±5℃；
2、相对湿度：≤80﹪；
3、接地电阻：≤2Ω。
