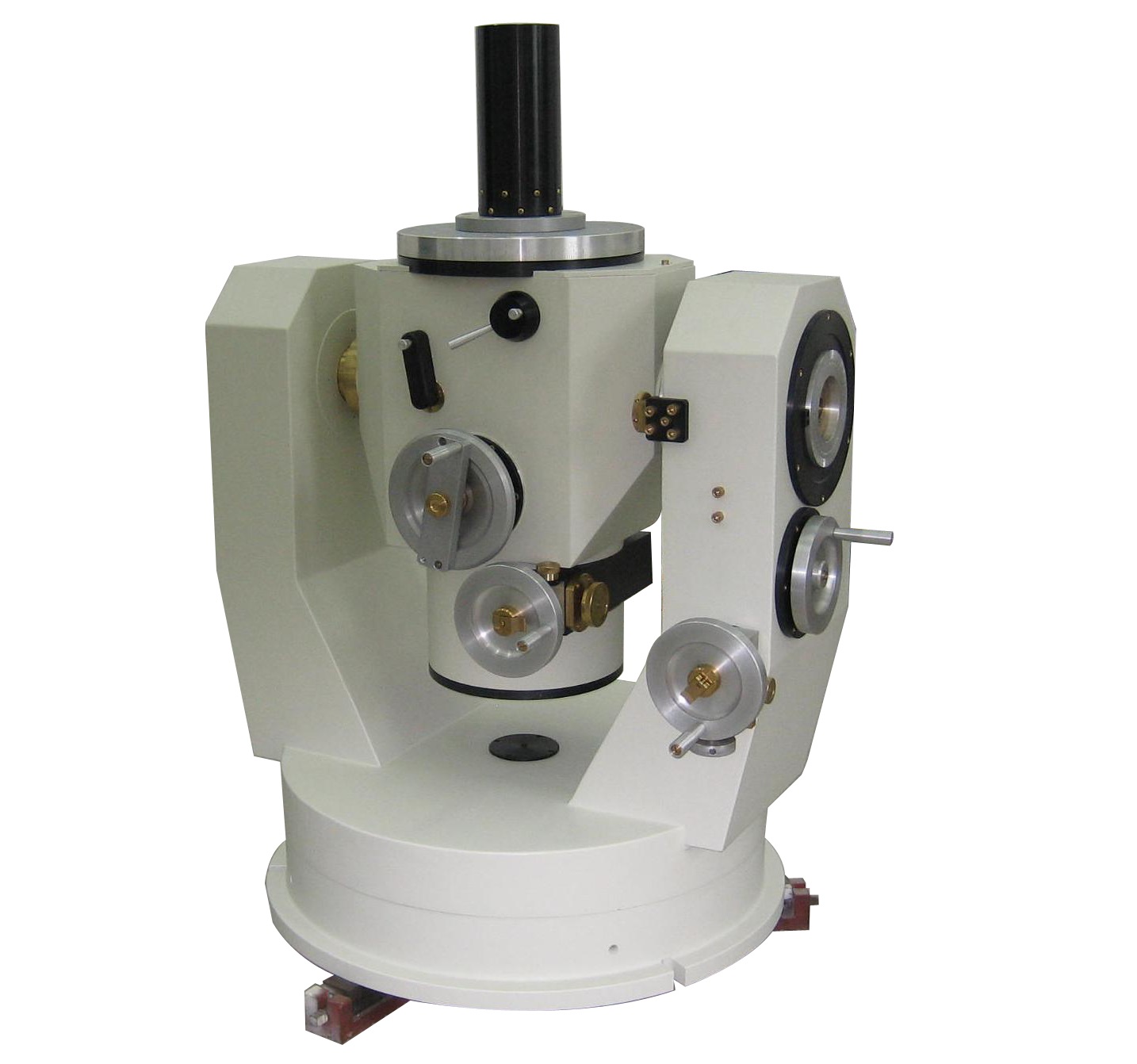

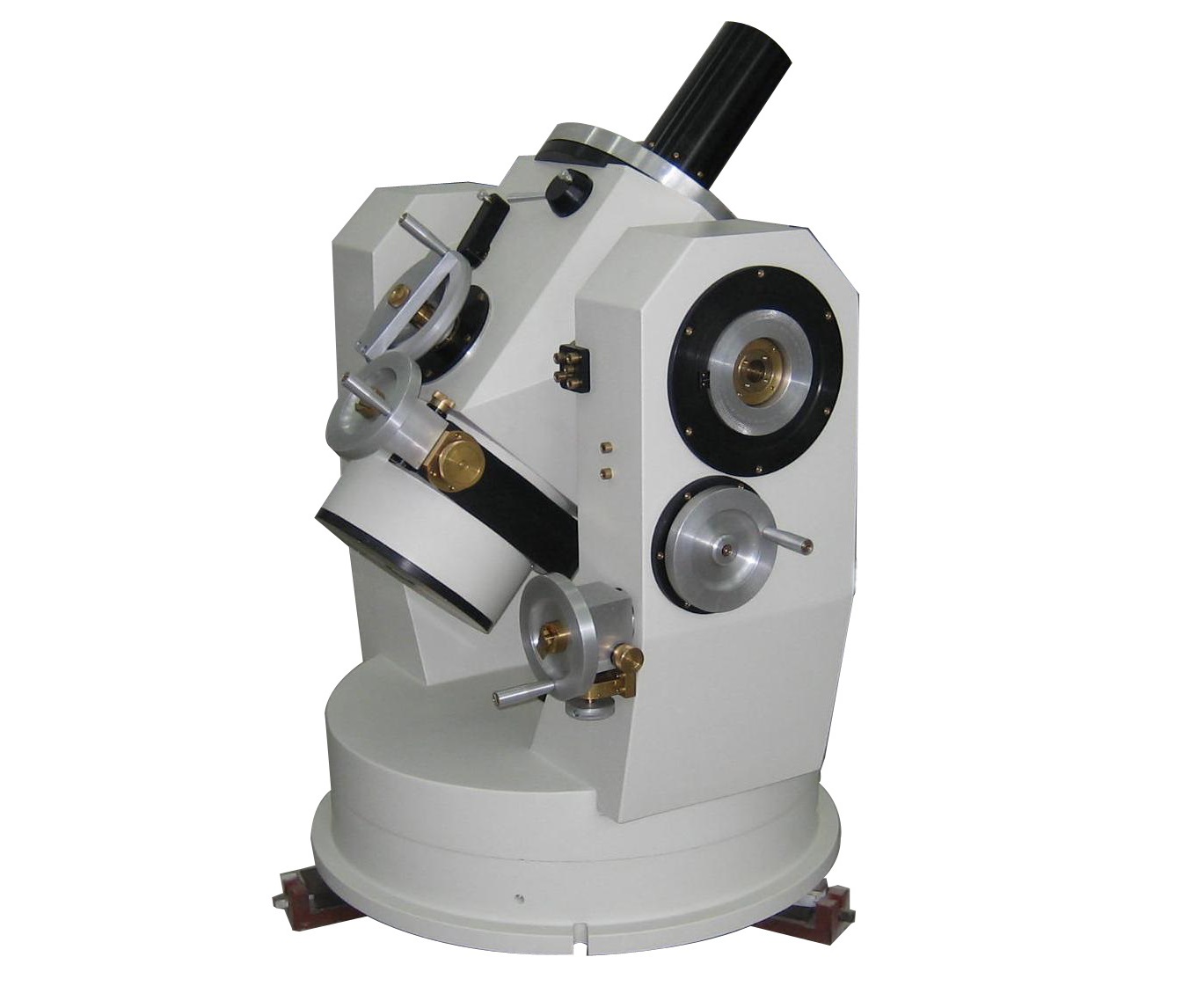

双轴数显无磁转台JDWCZT230E
来源: 北京军达
![Time](/skin/images/news02.jpg)
2021-12-10
详细介绍
双轴数显无磁转台JDWCZT230E型无磁调节平台主要用于对磁场变化特别敏感的精密元器件的性能标定、性能检测等,也可用于普通IMU、加速度计、陀螺仪、倾斜仪等的标定检测。
双轴数显无磁转台JDWCZT230E技术指标
被测件负载:
重量:不大于10 kg(包括工装);
尺寸:不大于Φ200*300;
机械台体:
整体采用无磁性材料制造,不导磁、不磁化,工作区域磁场畸变≤7nT;
安装面尺寸:Φ300mm;
安装面端面跳动:0.02mm;
安装面平面度:0.02mm;
转角范围:方位轴 连续,
俯仰轴 连续;
双轴倾角回转误差:≤±5″;
双轴相互不垂直度:≤±5″;
两轴相交度:≤Φ0.2mm的小球内(加工保证);
角度测量:
角位置分辨率:0. 0001°;
角位置测量精度:±5″;
角位置测量重复性:±1″;
角速率范围: 0.01º/s~360 º/s;
两轴角度显示方式:数码管xxx. xxxx º;
导电滑环:
用户环道:满足12根用户线的使用要求;
额定电流:2A;
通讯接口:
RS232
波特率:115.2kbps
环境条件:
环境温度:20℃±8℃;
台体接地电阻:≤2Ω;
