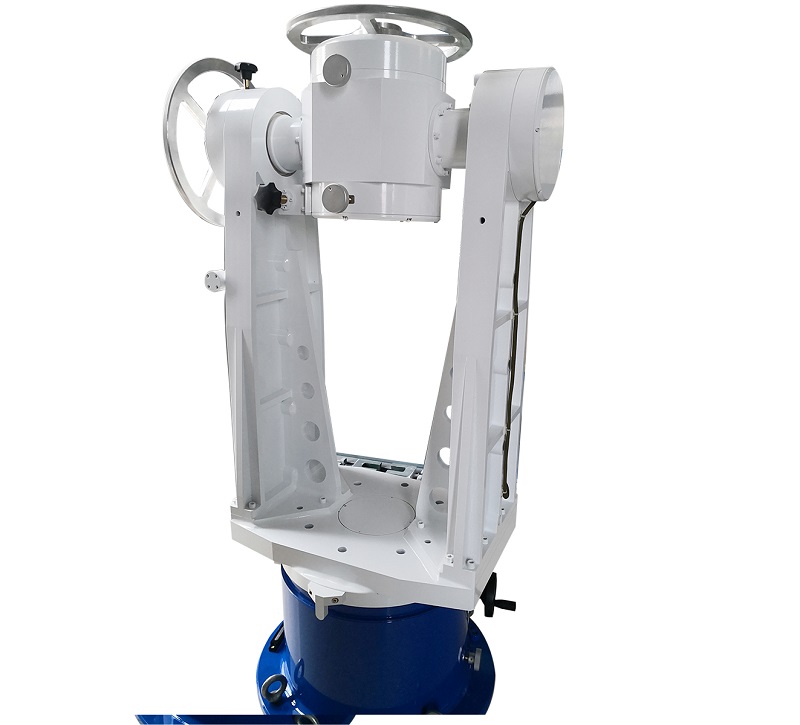

高精度三轴无磁转台
来源: 北京军达
2021-12-24
详细介绍
转台具备三轴数显、三轴锁紧、三轴粗精定位，具有两维水泡辅助调平，采用园光栅传感器。原材料及标准件均要求无磁材料。
1、负载能力：不小于25kg；
2、被测件外形尺寸： (φ27mm ~φ50mm)× 1400mm；
3、夹具：采用V形块形式夹紧试件；
4、数显分辨率： ＜5″；
5、转角范围：自转轴360°连续旋转，其他两轴至少±270不超过两圈；
6、稳定角度指示精度：
自转（工具面）：±30″；
倾角（井斜）：±30″；
公转（方位）：±30″；
7、测量重复性：
自转（工具面）：±30″；
倾角（井斜）：±30″；
公转（方位）：±30″；
8、轴线垂直度：中—内框±30²，中—外框±30²；
9、被测件安装区域无磁化要求：不大于20nT；
10、数显电箱与转台之间连接电缆不小于5米；
