三轴测试仿真转台JDZT330E

来源: 北京军达  2021-12-09

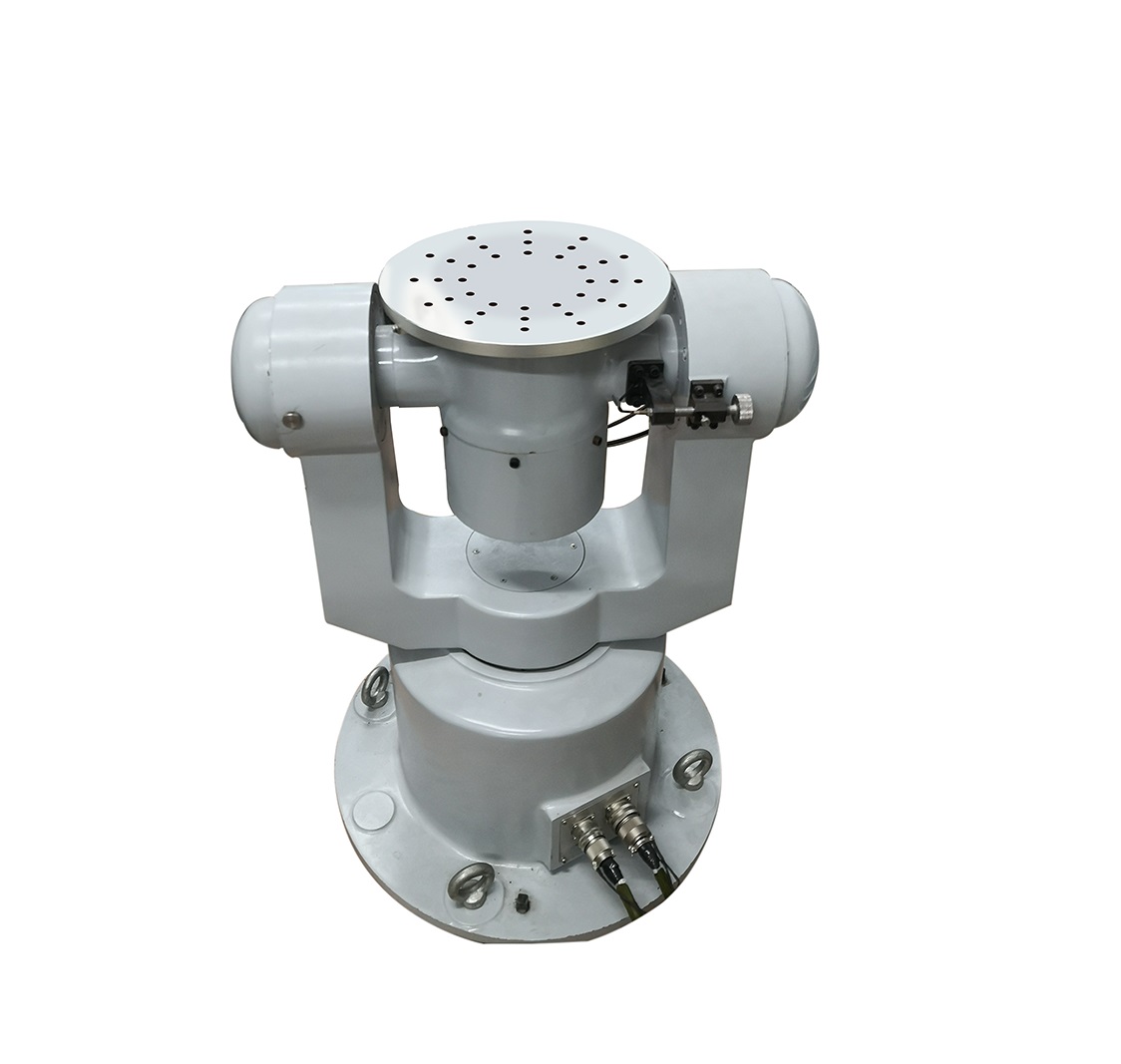

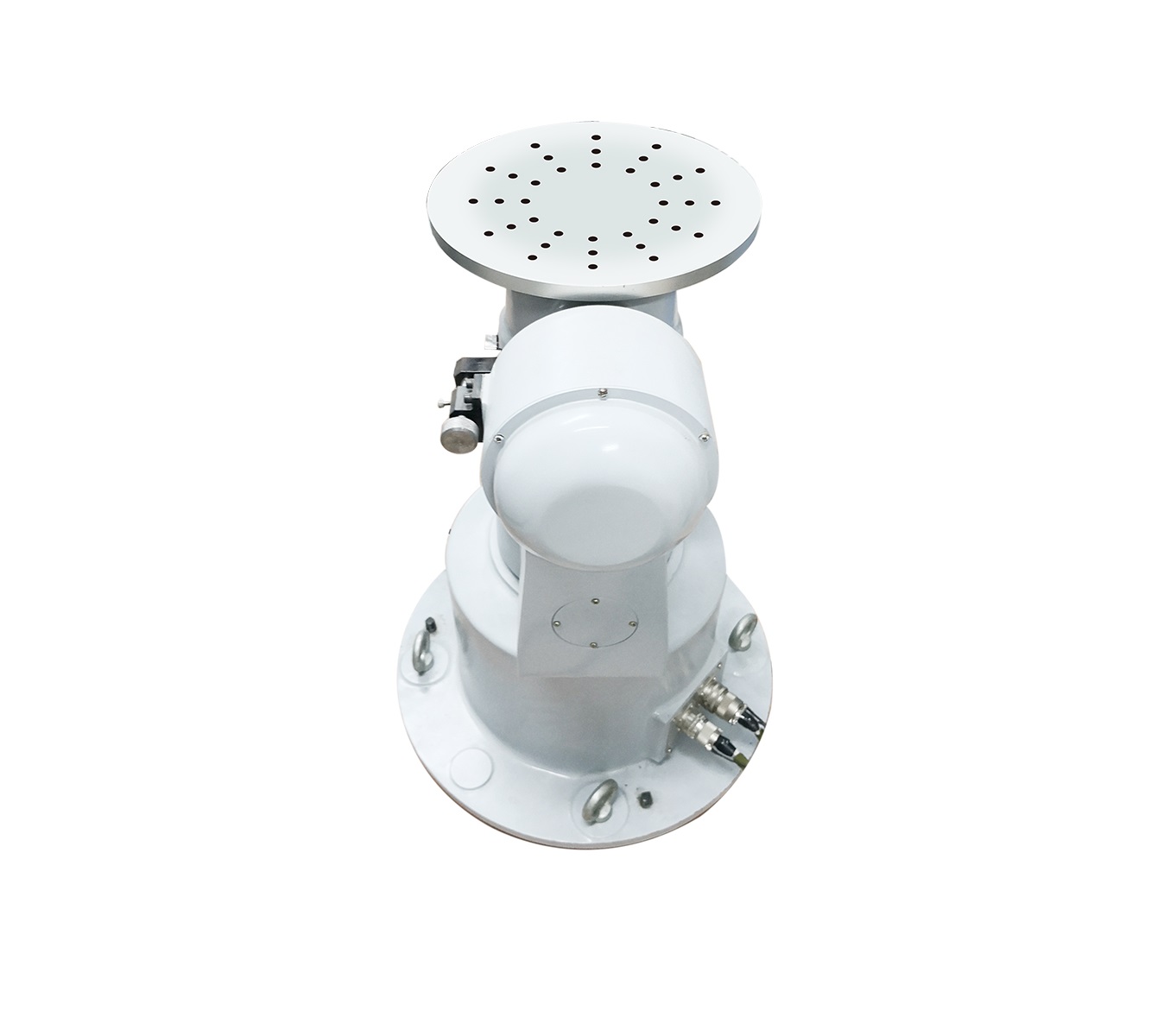

三轴测试仿真转台JDZT330E 由机械台体与测控系统两大部分组成，台体采用U-U-T结构形式、 精密机械轴系和高刚度台体结构。主要有仿真、位置、速率等功能，可模拟运载体的三维运动，用于地面的半实物仿真系统，为雷达天线、导引头等负载提供接近真实的运动环境;也可为被测负载提供单轴、双轴或三轴的定位及速率基准，用于负载的测试和试验。

三轴天线测试仿真转台JDZT330E技术参数
负载
负载重量： 60kg
负载空间尺寸：Φ400mm × 400mm

三轴天线测试仿真转台JDZT330E	外轴		中轴		内轴	单位
转角范围	± 180		± 90		± 180	°
倾角回转误差	± 10		± 15		± 10	″
轴线垂直度		± 15		± 15		″
角位置定位精度	± 5		± 5		± 5	″
最小角速率	± 0.01		± 0.01		± 0.01	°/s
最大角速率	± 260		± 260		± 400	°/s
速率精度及平稳性	1 × 10-4		1 × 10-4		1 × 10 -4	360 ° 平均
速率分辨率	0.0 05		0.0 05		0.0 05	º /s
最大角加速度	250		400		800	°/s2
系统带宽（双“十”）	3		3		4	Hz

台体
台面尺寸： Φ500mm
台体外形尺寸约： Φ1580mm ×1560mm
台体重量约： 750kg
接口： 高速串口 RS422
