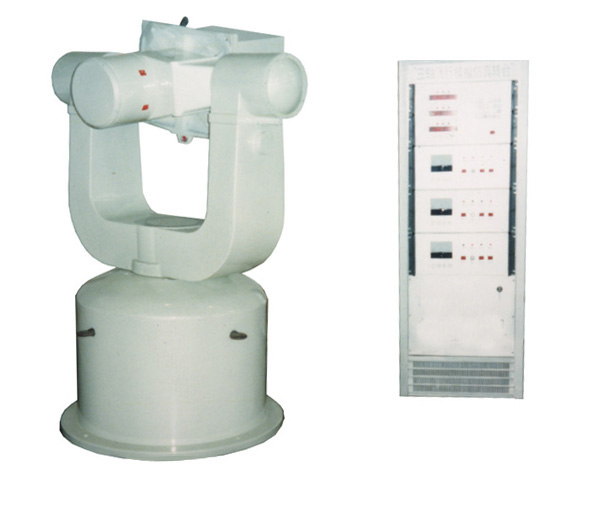

三轴飞行模拟仿真转台JDZT340E

来源: 北京军达  2017-03-01

三轴飞行模拟仿真转台JDZT340E主要用于惯测系统的标定、检测与实验，是一种多用途的惯导系统测试台。设有位置、速率、摇摆、仿真等功能。该转台采用计算机进行全部实验的操作控制，具有高精度的定位能力、速率平稳性及摇摆失真度，还具有良好的动态性能指标。
三轴飞行模拟仿真转台JDZT340E主要技术指标：
被测件要求：体积420×360×300
重      量：20Kg
台体三轴运动范围：连续无限
回转精度：内框±4"、中框±5"、外框±5"
轴线垂直度：内—外框±5"、内—中框±5"
三轴相交度：<Φ0.5mm小球内
静态测角精度：三个轴均≤±3"
速率要求：转速范围：±0.01°/s～90°/s
          速率精度：< ±4×10^-3
          速率平稳度：< ±4×10^-3
加速度要求：内框：不小于±400°/s²
            中框：不小于±400°/s^²
            外框：不小于±300°/s^²
静态控制到位精度：三个框均< ±10"
控制系统带宽：内、中框：8Hz；外框：6Hz
