三轴天线测试仿真转台JDZT330F

来源: 北京军达  2017-02-07

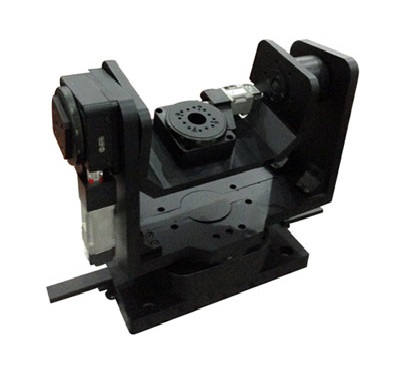

三轴天线测试仿真转台JDZT330F由机械台体与测控系统两大部分组成，台体采用 U-U-T 结构形式、精密机械轴系 和高刚度台体结构。主要有仿真、位置等功能，可模拟运载体的三维运动，为雷达天线等负载提供接近真实的运动环境；也可为被测负载提供单轴、双轴或三轴的定位及定位基准，用于负载的测试和试验。
三轴天线测试仿真转台JDZT330F产品特性：
☉标配步进电机和RS232接口，公司自主研发的伺服电机JD系列运动控制器可对其实现自动化控制
☉旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
☉配备伺服电机，转动速度快，定位准确
☉采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小
☉设计精巧的消空回结构，可调整长期使用造成的空回间隙
☉特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳
☉旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
☉配有两个导电滑环，可以让转台无限转动，不受绕线的干扰
☉台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
☉伺服电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
☉可增加限位功能，增加初始零位，换装步进电机，加装旋转编码器，接受产品的改制和量身定制

产品型号		JDZT330F
结 构 描 述	角度范围	绕X，Y，Z三轴无限转动
	台面尺寸	Φ200
	传动比	180∶1
	驱动机构	蜗轮和蜗杆机构
	导轨形式	轴承
	步进电机(1.8°)	步进电机（或伺服电机）
	主体材料	铝合金
	表面处理	阳极氧化发黑
	中心承载	10kg
	重量	30kg
精 度 描 述	分辨率	0.01º
	速度	30°/sec
	重复定位精度	0.05°=18″
	端跳精度	0.1mm
	空回	0.1°
	导电滑环	2个
